三轴搅拌机

发布时间:2019-02-26

三轴搅拌机的应用领域:广泛应用于化工、塑料、橡胶、食品、医药、高分子、建筑、防火材料等颗粒、粉体、液体物料之间的搅拌混合。

全国24小时销售热线:13676917000

点击咨询 在线留言


  三轴搅拌机的应用领域:广泛应用于化工、塑料、橡胶、食品、医药、高分子、建筑、防火材料等颗粒、粉体、液体物料之间的搅拌混合。
  工作原理:卧式搅拌机传动主轴上布置了双层螺旋叶片,外部叶片将物料向中间输送,内部叶片将物料向外侧输送。物料在双层螺旋带的对流运动下,形成了一个低动力高效的混合环境。由安装在搅拌轴上的内外径螺旋带动桶体内物料,使搅拌器在桶体内对物料进行最大范围的翻动过程。搅拌装置在工作时,内螺旋带动靠近轴心处物料做轴心旋转,轴向由内至两侧推动,外螺旋带动靠近桶壁物料做轴心旋转,轴向由两侧至内推动,本混合物料能够在较短时间内均匀混合。

  三轴搅拌机工作原理及用途:
  三轴搅拌机利用两根呈对称状的螺旋轴的同步旋转,在输送干灰等粉状物料的同时加水搅拌,均匀加湿干灰粉状物料,达到使加湿物料不冒干灰又不会渗出水滴的目的,从而便于加湿灰装车运输或转入其它输送设备。主要适用于火力发电厂、矿山等行业粉煤灰或类似物料加湿装车的场合。

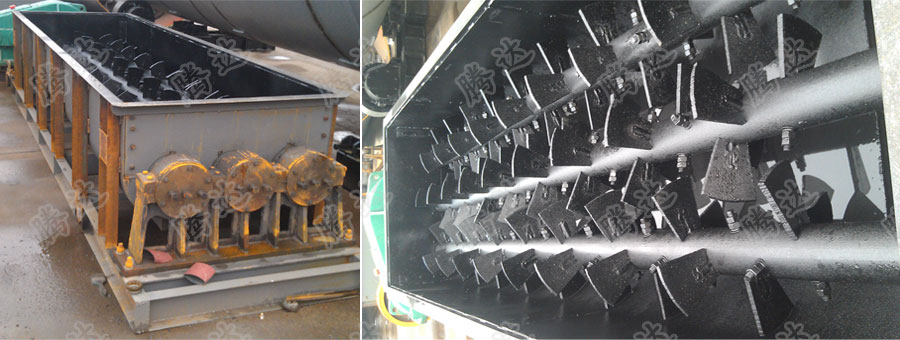

  三轴搅拌机主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成,具体结构性能特点如下:
  1、 壳体主要由板材及型钢构成,在制造厂内焊接成形,并与其他部件组装在一起,是双轴搅拌机的支撑。壳体密封严密,不会有飞灰外扬、漏灰的现象。
  2、 螺旋轴总成是双轴搅拌机的主要组成部分,其组成部分主要有左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片等零部件。左右旋向螺旋轴制造精度要求高,工艺性能好,与轴承座、轴承套、轴承盖有严格的配合要求。齿轮模数为8,齿数为60,齿形角为20°;链轮节距为50.8,齿数为25,齿形为GB1224-85。齿轮、链轮都有防护罩保护,可以安全有效的运行。油杯为压配式压注油杯,加注润滑油方便、有效。双轴搅拌机叶片的材料选用耐磨损且不易粘灰的复合陶瓷。叶片结构设计地合理简单,磨损之后易于更换,使用寿命长。
  3、加水调湿配管主要由接管、接头及喷嘴组成。喷嘴采用不锈钢雾化锥喷嘴,布置在搅拌机机壳内部上方,沿螺旋轴方向轴向排列,形成水帘以利于物料的加湿搅拌。喷嘴结构简单,易于更换,不锈钢材质,防腐耐用。通过操作供水管道上的手动调节阀可以调节湿灰的含水率。
  4、盖板主要包括左盖板、中间盖、右盖板、孔盖及检修孔盖等。双轴搅拌机两侧设置有六个检修孔,以方便操作人员平时的检修及保养。
